以太網BYPASS設備6G2W2LX
以太網BYPASS設備6G2W2LX
產品概述
6G2W2LX可用于網絡監測的硬件設備，它串接在光口以太網鏈路中在不中斷網絡正常流量的情況下，就可動態接入網絡進行檢測分析和流量問題。適合于網絡性能監測、網絡故障排除、網絡流量分析和惡意攻擊阻斷等一系列應用。
產品功能
-
無感知切換保護
-
高速無阻塞全線速處理能力
-
多種切換/保護模式
-
高密度鏈路保護
-
串接系統主備保護
-
冗余管理/心跳鏈路
-
帶分光器功能
應用領域
-

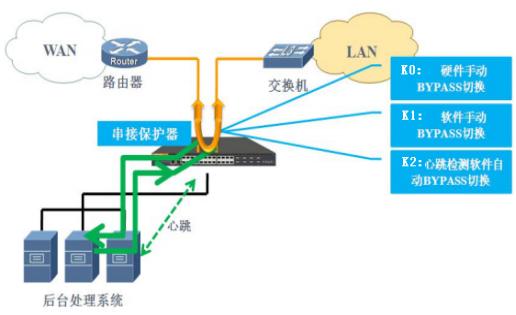

K0-硬直通模式：在發生緊急故障例如系統斷電時，設備自動切換到此模式數據流路徑為WAN1-WAN2
-
K1-軟直通模式：當主/備用線路設備需要升級維護時，可切換到此模式。此時數據流路徑為WAN1- WAN2
-
K2-線路切入模式：正常工作時，切換到此模式，將主用線路上的設備串入系統。此時數據流路徑為WAN1-LAN1-LAN2-WAN2
應用場景
參數規格
|
特性
|
功能
|
詳細描述
|
|

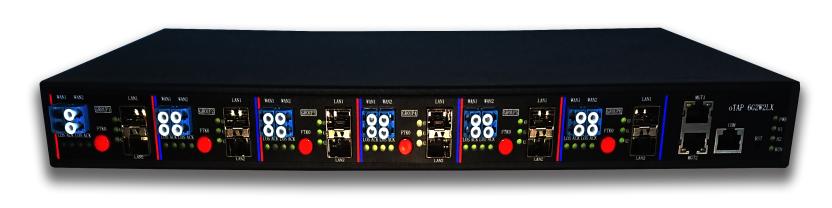

面板
|
業務口
|
24×10GE SFP+(單模/多模)
|
|
/24×GE SFP+(單模/多模)
|
|
開關
|
BYPASS 開關（6 個）
|
|
管理口
|
前面板
|
2×GE RJ45（冗余管理/心跳接口）
|
|
線路保護
|
工作波長
|
多模 850nm
|
|
單模 1310-1550nm
|
|
波長損耗
|
≤0.3 dB
|
|
插入損耗
|
≤1.2 dB
|
|
偏振損耗
|
≤0.1 dB
|
|
回波損耗
|
≥45 dB
|
|
切換時間
|
硬件切換 5ms 軟件切換 10ms
|
|
線路保護
|
支持 6 路
|
|
分光比例
|
80%:20%分光
|
|
分光器
|
支持12條單纖分光
|
|
參數
|
尺寸
|
1U 標準機架式
|
|
供電
|
220V AC /48V DC 冗余電源
|
|
功耗
|
200W
|
|
其他
|
濕度
|
工作狀態: 5～85%
|
|
非工作狀態:5～90%
|
|
溫度
|
工作狀態：0～50度
|
|
安全
|
CE Emission
|
|
EMC
|
FCC Class A
|
|
環保
|
ROHS
|
